观致 3 五门版部件型号参数搜集

   Updated: 2023-12-15 10:08       观致 3 五门版部件型号参数搜集有1条评论

奇瑞星途凌云使用的是观致平台,很多底盘件或其他零部件可以通用。

紧固件规格+安装扭力

通用说明:

  1. 螺栓/螺母规格表示方法参阅:关于螺栓/螺母
  2. 螺栓/螺母一般使用细牙
  3. 大型螺栓/螺母一般使用银色 10.9 级(硬度)达克罗螺栓/螺母
  4. 小型螺栓/螺母一般使用银色或黑色 8.8 级(硬度)达克罗螺栓/螺母
  5. 塑料件与塑料件固定用螺栓/螺母一般使用黑色达克罗自攻螺丝

备注说明:

  1. 以下螺栓规格表示方法为 Maa*bb*ccaa - 螺纹直径;bb - 螺纹间距;cc - 螺杆长度)
  2. 以下整体表示方式为:螺栓/螺母位置(数量):安装扭力 + 拆装工具;螺栓/螺母规格(特殊)(注明有特殊表示含其他特殊参数或造型;默认全牙,半牙会注明)

发动机系统

  • 火花塞(4 只):20Nm + 14mm/16mm 套筒
  • 点火线圈固定螺栓(4 颗):10Nm + 8mm 套筒
  • 机油放油螺栓(1 颗):35Nm + 17mm 套筒;M16*1.5*12
  • 机油滤盖(1 颗):25Nm + 27mm 套筒
  • 节气门固定螺栓(4 颗):8Nm + 8mm 套筒
  • 燃油分配管固定螺栓(2 颗):25Nm + 10mm 套筒
  • 进气歧管固定螺栓(3 颗):25Nm + 13mm 套筒
  • 进气压力传感器固定螺栓:8Nm + 8mm 套筒
  • 凸轮轴盖上的空调热水管固定螺栓(3 颗):10Nm + 10mm 套筒
  • 凸轮轴盖(气门室盖)固定螺栓(15 颗):先 5Nm 后 10Nm + 10mm 套筒;M5.9*1.0*33 半牙(特殊)
  • 油底壳固定螺栓(15 颗):先 10Nm 后 25Nm +

燃油系统

  • 燃油滤固定螺栓(2 颗):8Nm +
  • 燃油泵螺纹盖(1 个):75Nm + 专用工具

变速箱系统

  • 变速箱油放油螺栓(1 颗):35Nm + 8mm 内六角
  • 变速箱油注油螺栓(1 颗):35Nm + 8mm 内六角
  • 变速箱 DCT 电机固定螺栓(4 颗):6 Nm + E8 星型套筒

制动系统

  • 制动盘护罩固定螺栓(3 颗):8Nm + 花型批头
  • 制动盘固定螺栓(1 颗):19Nm + T40 花型批头
  • 制动底板(刹车卡钳)固定螺栓(2 颗):165Nm + 前 21mm/后 16mm 套筒
  • 定位销固定螺栓(2 颗):35Nm + 13mm 套筒

传动和悬架系统

  • 轮毂螺栓(5 颗):120Nm + 17mm 套筒
  • 传动轴中心螺母:275Nm + 32mm 套筒
  • 前避震顶部连接顶胶固定螺栓(1 颗):58Nm + 17mm 长套筒
  • 前避震顶部固定螺栓(3 颗):38Nm + 16mm 套筒
  • 前避震底部固定螺栓(2 颗):160Nm + 21mm 套筒
  • 前小连杆连接前避震固定螺母(1 颗):55Nm + 14mm 套筒
  • 前小连杆连接稳定杆固定螺母(1 颗):55Nm + 14mm 套筒
  • 下摆臂连接羊角固定螺母(1 颗):100Nm +
  • 下摆臂连接副车架固定螺母(1 颗):120Nm +
  • 后避震连接上支架中心固定螺母(1 颗):26Nm + 13mm 长套筒
  • 后避震上支架连接车身固定螺栓(2 颗):90Nm + 16mm 套筒
  • 后避震下方连接后轴固定螺栓(1 颗):160Nm + 22mm 套筒
  • 后避震下方连接后轴固定螺母(1 颗):160Nm + 21mm 套筒
  • 后轮轴承固定螺栓(4 颗):55Nm + 16mm 套筒
  • 轮速传感器固定螺栓(1 颗):8Nm + 6mm 内六角扳手
  • 右前机脚(发动机悬置)与车架固定螺栓(2 颗):110Nm + 18mm 套筒
  • 右前机脚(发动机悬置)与发动机固定螺母(2 颗):110Nm + 18mm 长套筒
  • 右前机脚(发动机悬置)与车身侧面固定螺母(1 颗):25Nm + 10mm 套筒
  • 左前机脚(变速箱悬置)与车身固定螺栓(4 颗):110Nm +
  • 左前机脚(变速箱悬置)与变速箱固定螺母(1 颗):110Nm +
  • 后机脚(扭力杆):前 90Nm/后
  • 副车架与车身固定螺栓(前)(左右各 1 颗):95Nm +
  • 副车架与车身固定螺栓(后)(左右各 1 颗):160Nm +
  • 副车架碰撞延长杆与车身固定螺栓(左右各 1 颗):95Nm + 16mm 套筒;M12*1.5*70 半牙
  • 副车架碰撞延长杆与副车架固定螺栓(左右各 2 颗):55Nm +

转向系统

  • 方向盘连接转向柱固定螺母(1 颗):60Nm + 18mm 套筒(需使用方向盘拉马才能取下方向盘)
  • 方向盘万向节连接方向机固定螺栓(1 颗):30Nm +
  • 方向机外拉杆连接羊角固定螺母(左右各 1 颗):60Nm + 17mm 套筒
  • 方向机内拉杆与外拉杆固定用螺母(左右各 1 颗):

排气系统

  • 氧传感器(2 个):42Nm + 22mm 氧传感器专用套筒或呆头扳手

其他螺栓/螺母

  • 座椅固定螺栓:40Nm + E12 星型套筒。螺栓规格:M10*30mm
  • 前雨刮臂固定螺母:24Nm + 17mm 套筒
  • 后雨刮臂固定螺母:10Nm +
  • 前保险杠上方固定螺栓(4 颗):T30 花型批头;M6*1*22(特殊)
  • 前保险杠下方与下护板固定螺栓 A(左右各 1 颗):T30 花型批头;M6*1*22(特殊)
  • 前保险杠下方与下护板固定螺栓 B(6 颗):10mm 套筒;M6*1*20 带垫片

其他自攻螺丝

  • 车门饰板内部/手套箱杂物盒周围螺丝:M4.2*12 十字法兰/星型或外六角带垫片
  • 车门饰板外部与车门固定螺丝:花型批头;M4.7*16

配件型号/外观

发动机系统

部件 品牌 OE 编号/型号 图示 规格/用途/位置/备注
MAP 进气压力传感器 BOSCH 0 261 230 042 图示 进气歧管上。奇瑞零件号:B11-3614022
环境压力传感器 发动机舱右侧前大灯后方
凸轮轴位置传感器-进气 奇瑞 371 F-3611011 发动机左前上方
凸轮轴位置传感器-排气 奇瑞 371 F-3611011 发动机左后上方
ECT 水温传感器 奇瑞 S21-3617011FA 图示 关键词:奇瑞 A3 水温传感器
节温器 奇瑞 371-1306030 规格:82°C
节温器盖 奇瑞 E4G16-1306050
节温器总成 奇瑞 E4G16-1306030 图示 关键词:奇瑞新款 A3 节温器底座
点火线圈 BOSCH F 01R 00A 092 图示
喷油嘴 BOSCH F 01R 00M 082 图示
节气门 BOSCH F 01R 00Y 014 图示
皮带(多楔带) Gates 6PK2355 图示 型号说明
上端惰轮 Gates GTA5181 图示 带槽
中间惰轮 Gates GTA5037 图示 光面
下端惰轮 Gates GTA5036 图示 光面
涨紧轮 Gates GTA1075 图示
机油放油螺丝垫片 外径*内径*厚度 mm:22*16*1.5。材质:铜
机滤盖内旁通 O 型圈 外径 ∅26mm / 线径 3mm。材质:丁腈橡胶
机滤盖 O 型圈 外径 ∅72mm / 线径 3.5mm。材质:丁腈橡胶

备注:

  • 凸轮轴位置传感器(CMP)= 相位传感器

燃油系统

部件 品牌 OE 编号/型号 图示 规格/用途/位置/备注
碳罐 100001093 图示 右后加油口侧轮拱内
碳罐电磁阀 BOSCH 0 280 142 300/0 280 142 310 图示 右前进气歧管下方
燃油泵泵芯 TIA 参考
燃油泵滤芯 参考 关键词:DS / 马威尔款
燃油压力调节阀 100105809 400kpa。燃油泵总成底部
燃油压力调节阀 O 型圈 材质:氟橡胶(耐油)
燃油泵安装口 内径 ∅12cm / 外径 ∅13cm
供油管 / 回油管 外径 ∅8mm / 外径 ∅10mm

空调系统

部件 品牌 OE 编号/型号 图示 规格/用途/位置/备注
空调执行器电机-模式(蓝标) BNELC111AA1 图示 暴晒后空调只吹前挡小概率为此电机卡死导致。蒸发箱左侧靠上
空调执行器电机-内外循环(灰标) BNELC105AA1 图示 鼓风机左侧
空调执行器电机-左温度(黄标) BNELC131AA1 图示 蒸发箱左侧靠下
空调执行器电机-右温度(白标) BNELC141AA1 图示 蒸发箱右侧
空调加热器芯 图示 也叫暖风水箱。用于空调制热。仪表台正下方靠后
空调蒸发器芯 图示 用于空调制冷。仪表台正下方靠前蒸发箱里面
鼓风机电机 BOSCH 图示 副驾驶仪表台下方
空调压缩机 VS-16 图示
空调高压管 / 低压管 外径  ∅10mm / 外径 ∅16mm
暖风水管塑料盖 O 型圈 外径 ∅13mm / 线径 ∅3mm

底盘/传动/制动

部件 品牌 OE 编号/型号 图示 规格/用途/位置/备注
刹车开关 奇瑞 808000069AA 图示
前刹车片 TRW GDB7922 官方页面
后刹车片 TRW GDB7923 官方页面
前刹车盘 TRW DF8145S 官方页面。全新厚度 26mm,最小安全厚度 24mm
后刹车盘 TRW DF8146S 官方页面。全新厚度 10mm,最小安全厚度 8.5mm
前轮轮毂轴承 NTN 100000902-001 内径*外径*宽度 mm:42*80*45;重 g:915
前平衡拉杆胶套 左右 1 对。原厂替代:星途(待验证)
后悬挂臂胶套 关键词:大众 PQ 平台,迈腾高尔夫 CC(未验证)
右前机脚胶 原厂替代:观致 3S(液压款)
平衡拉杆(小连杆) 图示 螺纹直径 ∅10mm / 长度 290mm。不分左右

其他

部件 品牌 OE 编号/型号 图示 规格/用途/位置/备注
麦克风 Peiker 2977-001-000-51 关键词:DS 原厂麦克风 公头
蓄电池 骆驼 74AH 长*宽*高 mm:290*175*190
前雨刮胶条 长 26/16 寸(650mm/400mm)/ 宽 8.5mm
后雨刮胶条 长 305mm / 宽 6mm
前减震器防尘帽 安装孔径:31mm 关键词:T 型 堵头/T 型 带扣 堵头
前机盖/后备箱外侧减震胶墩 安装孔径:12mm 外直径 ∅22mm / 长 37mm
后备箱下沿减震胶墩 安装孔径:15mm 外直径 ∅20mm / 长 35mm
Logo 配色 参考 RGB=115 0 73/CMYK=11 100 0 43

其他小配件

部件 品牌 中文品牌 图示 规格/用途/位置 备注
单耳无极卡环 OETIKER 瑞士欧梯克 图示 涡轮冷却液软管、废气软管等小号软管 一次性
德式喉箍 IDEAL 美国艾迪尔 图示 进气软管
弹性卡箍 图示 冷却液软管
单耳无极卡环 OETIKER 瑞士欧梯克 方向机内拉杆防尘套内侧(规格 65.6:∅65mm/宽 6mm) 一次性
弹性卡箍 OETIKER 瑞士欧梯克 方向机内拉杆防尘套外侧(规格:∅20mm/宽 9mm)

其他部件型号

发动机

  • 型号:奇瑞 SQRE4T16(自吸为 SQRE4G16),多点电喷涡轮增压
  • 材质:缸盖材料-铝合金;缸体材料-铸铁

变速箱

  • 型号:格特拉特 DQ250 6DCT 6 速干式双离合变速箱,与 15-18 年款福克斯型号一致。

火花塞

注意:自吸和带 T 火花塞不通用,因为热值不一样。

  • 型号:冠军代工 RER8WMB,适用于带 T 的车型
  • 外部规格:螺纹直径:12mm;螺纹间距:1.25mm;螺杆长度:26.5mm(1.04");六角尺寸:16mm(5/8")
  • 中心电极:热值:8;材料:铱;尺寸:0.8mm

驱动轮(前轮)轮毂轴承

  • 参数:外径*内径*宽度/mm:80*42*45;重量/g:915
  • 类型:成对双联角接触球轴承(不确定)。参考
  • 参考品牌和型号:NSK-42BWD11;NTN-DE0818;KOYO-DAC4280

制动盘/片

  • 前制动盘:制动盘类型:通风;制动盘厚度 [mm]:26;外径 [mm]:305;螺栓孔圆直径 [mm]:108;孔数:5;最小安全厚度 [mm]:24;中心孔直径 [mm]:66;高度 [mm]:42.8;螺纹尺寸:13.2
  • 后制动盘:制动盘类型:实心;制动盘厚度 [mm]:10;外径 [mm]:285;螺栓孔圆直径 [mm]:108;孔数:5;最小安全厚度 [mm]:8.5;中心孔直径 [mm]:66;高度 [mm]:40.6;螺纹尺寸:13.2
  • 前制动片:宽度 [mm]:160;厚度 [mm]:19;高度 [mm]:60.4;磨损警告触点:带声音磨损警告;最小安全厚度 [mm]:2
  • 后制动片:宽度 [mm]:104.2;厚度 [mm]:17.5;高度 [mm]:51.9;磨损警告触点:带声音磨损警告;最小安全厚度 [mm]:2

注意:如果新制动片带非固定式铁皮,安装时将此铁皮丢弃。

车内自动防眩目后视镜型号

026004

猜测可能 026xxx 的应该都可以使用,主要看底座是否能与之匹配

变速箱注油/放油螺栓

  • 规格:M18*1.5(螺纹直径 18mm,螺纹间距 1.5mm)。变速箱上有两颗,下方一颗放油,上方一颗注油,这两颗螺丝一模一样。
  • TB 关键词M18 堵头 ED
配件号:100004994

水杯支架拉帘

型号与迈腾 CC 的一样,关键词:迈腾 B6 B7 水杯架拉帘

汽油滤安装方向

从汽车尾部往前看,箭头朝左(或罐体接缝在左侧),即指向驾驶员侧。

空调滤安装方向

一般来说是按照字体正常的方向放置。如果实在不放心还有个解决办法:打开汽车风扇,手伸到空调滤芯的风道里去感受下风向。

观致的是箭头朝下。也就是风是从上往下吹的,旧的滤芯拆下来的时候仔细看一下就知道,树叶虫子都在滤芯的上面褶皱里。

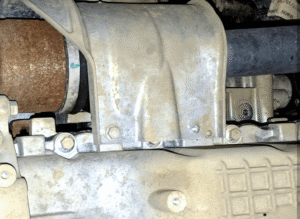

内球笼隔热罩固定螺栓

  • 上面 1 颗:M8*长 25mm(10mm 套筒)
  • 下面 2 颗:M6*长 25mm(8mm 套筒)
  • 注意:下面最好只安装一颗螺栓,右侧不用安装(原因:链接 1链接 2

排气管

排气管尾端参数:

  • 类型:双边单出
  • 上端长度:150mm。决定尾喉的长度
  • 下端长度:110mm
  • 外径:76mm。决定尾喉接口的大小
  • 后唇洞宽度:约 110mm。决定尾喉出口的大小

根据以上参数,尾喉选型:80-101(接口外直径 80mm/出口外直径 101mm),长度约

减震器

规格参数:

  • 前避震弹簧粗度:约 13.5mm
  • 后避震弹簧粗度:

安装注意:

  • 平面轴承窄的一面朝上与顶胶接触
  • 托盘中心圆有一缺口,其与减震下方外突部分对齐
  • 锁紧上方的顶胶时,注意确保平面轴承的平整安装,否则可能导致打方向时听到弹簧的嘣嘣声

其他减震芯子品牌:

  • 蒙诺:左前 746243SP/右前 746242SP,后轮左右 370136SP
  • 萨克斯:

经车友验证的保养配件

火花塞

以下某些火花塞我都用过,个人对这个没有太大的感觉。原厂就好。

  • 原厂:冠军代工 RER8WMB
  • 火炬 LDK7II(适用于自吸)
  • NGK DILKAR7B11 1406;车友 @奇奇调好间隙 150 元/4 只(调间隙为 0.6mm(实测为 0.65mm));「油耗最低并兼顾性能的一款火花塞」
  • NGK DILKR7B6 96957 或 DILKR8B6 91448:车友 @一路有你:直接用不需要调间隙,7B6 热值和原厂一样,8B6 热值高 1 个,油耗也要高 1 个,综合推荐 8B6。(500 左右/套)
  • 电装 VXUH22,间隙调到 0.85mm,车友 @奇奇:「如奶油般的享受,电装油耗一直不会太好就是」

蓄电池

  • EXIDE 埃克塞德(太贵)
  • YUASA 汤浅

四滤

下图是车友整理的机滤、汽油滤、空气滤、空调滤这些常规保养材料总结

  • 另外一个牌子的四滤:韦斯特
  • 对于机滤,不建议使用勃马的,原因见此帖子

刹车盘/

  • 刹车片:金麒麟(金麒),约 200 前/后 4 片
  • 刹车盘:金麒麟(金麒),约 350 前/后 1 对

参考链接

参考术语:
