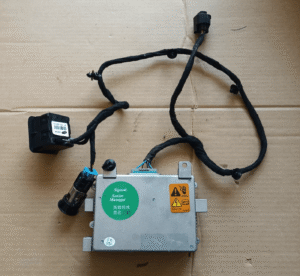

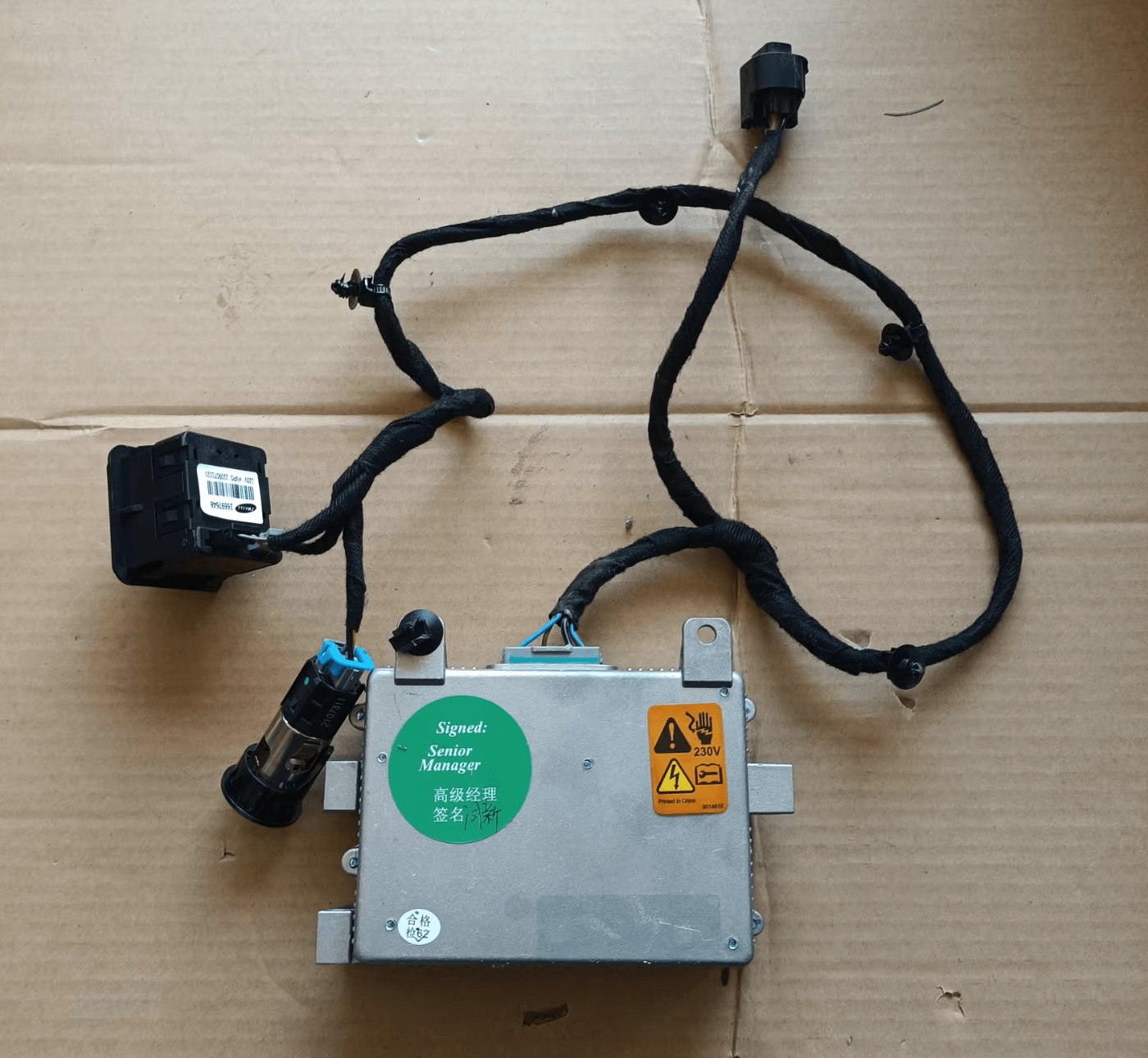

本文链接：本文来自 盆盆罐罐 >> 别克 GL8 逆变器接线定义
输入端接头定义
| 线缆颜色 |
定义 |
功能 |
连接至 |
| 红 |
12V+ |
12V+ 正极输入（接 12V 电源正极） |
至逆变器 |
| 黑-粗 |
GND- |
12V- 负极输入（搭铁） |
至逆变器 |
| 黑-细 |
GND- |
12V- 负极输入（搭铁） |
至点烟器座 |
| 紫 |
12V+ |
12V+ 正极输入（接 12V 电源正极） |
至点烟器座 |
| 黄 |
行车灯+ |
12V+ 正极输入（一般接 ACC） |
至点烟器座 |
| 灰 |
ACC |
接 ACC（发动机不启动，逆变器不会工作） |
至 220V 插座 |
220V 插座端接头定义
| 线缆颜色 |
定义 |
功能 |
连接至 |
| 蓝-粗 |
零线 |
220V 零线输入 |
至逆变器 |
| 蓝-细 |
启动信号线 |
若插座插入负载则逆变器工作，否则关闭 |
至逆变器 |
| 棕 |
火线 |
220V 火线输入 |
至逆变器 |
| 灰 |
ACC |
接 ACC（发动机不启动，逆变器不会工作） |
至输入端 |
点烟器插座端接头定义
| 线缆颜色 |
定义 |
功能 |
连接至 |
| 黑 |
GND- |
12V- 负极输入（搭铁） |
至输入端 |
| 紫 |
12V+ |
12V+ 正极输入（接 12V 电源正极） |
至输入端 |
| 黄 |
行车灯+ |
12V+ 正极输入（一般接 ACC） |
至输入端 |
逆变器端接头定义
| 线缆颜色 |
定义 |
功能 |
连接至 |
| 红 |
12V+ |
12V+ 正极输入（接 12V 电源正极） |
至输入端 |
| 黑 |
GND- |
12V- 负极输入（搭铁） |
至输入端 |
| 棕 |
火线 |
220V 火线输出 |
至 220V 插座 |
| 蓝-粗 |
零线 |
220V 零线输出 |
至 220V 插座 |
| 蓝-细 |
启动信号线 |
若插座插入负载则逆变器工作，否则关闭 |
至 220V 插座 |
